Beschreibung

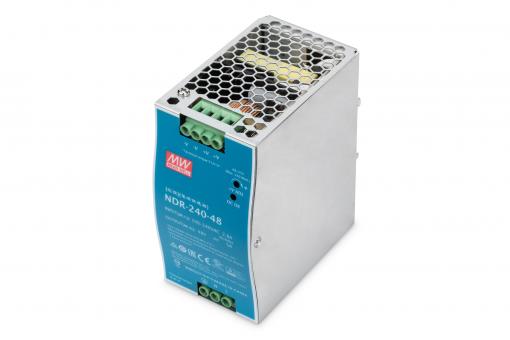

Die kompakten DIN-Schienen-Netzteile passen sich an die Montage auf Tragschienen TS-35/7,5 oder TS-35/15 an. Die Serie verwendet einen Weitbereichs-Wechselstromeingang zwischen 90V AC und 264V AC und ist mit einem Metallgehäuse ausgestattet, das die Verlustleistung der Netzteile verbessert. Die DIN-Schienen-Netzteilserie bietet einen Wirkungsgrad von 88% und kann zwischen -20°C ~ 60°C betrieben werden. Sie ist mit einem Überlast-, Kurzschluss-, Überspannungs- und Übertemperaturschutz ausgestattet und stellt damit eine kostengünstige Stromversorgungslösung für industrielle Anwendungen dar.
Technische Details
- 48V DC Ausgangsspannung
- 5A Nennausgangsstrom
- 0 ~ 5A Stromausgangsbereich
- 240W Nennausgangsleistung
- 150mVp-p Restschwingung
- 48V ~ 55V einstellbare Ausgangsspannung
- ±1,0% Toleranz der Ausgangsspannung
- ±0,5% Linienregelung
- ±1,0% Lastregelung
- 1500ms, 100ms/230VAC Spannungsanstieg
- 28ms/230VAC Netzausfallüberbrückungszeit
- 90 ~ 264VAC Eingangsspannungsbereich
- 47 ~ 63Hz Eingangsfrequenzbereich
- 88% typischer Wirkungsgrad
- 1,3A/230VAC typischer Eingangswechselstrom
- 35A/230VAC Einschaltstrom
- <1mA/240VAC Ableitstrom
- 105 ~ 130% Nennausgangsleistung Überlastschutz
- 56 ~ 65V Überspannungsschutz
- Übertemperaturschutz
- ±0,03%/°C Temperaturkoeffizient
- Betriebstemperatur: -20 ~ +60°C
- Luftfeuchtigkeit: 20 ~ 95% RH
- Lagertemperatur: -40 ~ +85°C
Lieferumfang
- Industrielles Netzteil
- QIG (Kurzanleitung zur Installation)
Downloads und Zertifikate
Handbuch
Logistik
| Anzahl (Stück) | Gewicht (kg) | Tiefe (cm) | Breite (cm) | Höhe (cm) | cm³ | |
|---|---|---|---|---|---|---|
| Außenkarton | 12 | 13,00 | 31,80 | 30,90 | 31,60 | 31.050,79 |
| Innenkarton | 1 | 1,08 | 10,00 | 15,50 | 15,50 | 2.402,50 |
| Produktverpackung | 1 | 1,08 | 10,00 | 15,50 | 15,50 | 2.402,50 |
Warentarifnummer:
8504408390
